太陽水暖房システムでは、水流センサーを使用できますか？

水流センサーのサプライヤーとして、私はしばしば太陽水暖房システムで製品を使用する可能性について尋ねられました。このブログ投稿は、このトピックを掘り下げ、水流センサーを太陽水暖房セットアップに統合するという技術的側面、利点、および潜在的な課題を調査することを目的としています。

太陽水暖房システムの理解

太陽水暖房システムは、国内使用、宇宙暖房、産業プロセスなど、さまざまな用途のために水を加熱するために太陽エネルギーを活用するように設計されています。これらのシステムは通常、ソーラーコレクター、貯蔵タンク、循環ポンプ、および制御システムで構成されています。ソーラーコレクターは日光を吸収し、熱を水に移します。水を水に移し、システムを循環し、後で使用するためにタンクに保管されます。

太陽水暖房システムの効率と性能は、太陽光発電業者のサイズとタイプ、貯蔵タンクの断熱材、水流の制御など、いくつかの要因に依存します。適切な水流管理は、システムが最適な効率で動作し、ソーラーコレクターから水への熱伝達を最大化し、エネルギー損失を最小化するために重要です。

太陽水暖房システムにおける水流センサーの役割

水流センサーは、システムを介した水の流量に関するリアルタイムの情報を提供することにより、太陽水暖房システムで重要な役割を果たします。この情報は、循環ポンプやその他のコンポーネントの動作を調整するために制御システムによって使用され、最大の熱伝達とエネルギー効率のために水流が最適化されるようにします。

監視と制御

太陽水暖房システムにおける水流センサーの主要な機能の1つは、ソーラーコレクターを介した水の流量を監視することです。流量を継続的に測定することにより、センサーは、閉塞、漏れ、ポンプの故障など、水流の変化や異常を検出できます。この情報は制御システムに送信され、問題を修正し、システムの損傷を防ぐために適切なアクションを実行できます。

流量の監視に加えて、水流センサーを使用して循環ポンプの動作を制御することもできます。制御システムは、流量データを使用してポンプの速度を調整し、最大熱伝達のために水の流れが最適レベルに維持されるようにします。これにより、システムの効率が向上するだけでなく、エネルギー消費と運用コストも削減されます。

エネルギー効率

太陽水暖房システムで水流センサーを使用することのもう1つの重要な利点は、エネルギー効率の向上です。システムを通る水の流れを最適化することにより、センサーはソーラーコレクターから水への熱伝達を最大化し、水を加熱するのに必要なエネルギー量を減らすのに役立ちます。これにより、エネルギー料金にお金を節約するだけでなく、システムの環境への影響も軽減されます。

水の流れの最適化に加えて、水流センサーを使用して、需要ベースの制御や負荷制限などの省エネ戦略を実装することもできます。水の流量と温度を監視することにより、制御システムは、需要を満たし、それに応じてシステムの動作を調整するのに十分な水がいつ熱いかを判断できます。これは、需要が低い期間中のエネルギー消費を減らし、水の過熱を防ぐのに役立ちます。

システム保護

水流センサーは、太陽水暖房システムの重要な保護層を提供することもできます。閉塞、漏れ、または水流のその他の異常を検出することにより、センサーはシステムの損傷を防ぎ、寿命を延ばすのに役立ちます。たとえば、ソーラーコレクターで詰まりが発生した場合、センサーは流量の低下を検出し、制御システムに信号を送信して循環ポンプをシャットダウンできます。これにより、水がコレクターを過熱して損傷するのを防ぐことができます。

システムを損傷から保護することに加えて、水流センサーは安全上の危険を防ぐのにも役立ちます。たとえば、システム内でリークが発生した場合、センサーは流量の増加を検出し、制御システムに信号を送信して給水を遮断できます。これにより、建物への水による損傷を防ぎ、電気ショックのリスクを減らすことができます。

太陽水暖房システム用の水流センサーの種類

市場にはいくつかの種類の水流センサーがあり、それぞれに独自の利点と欠点があります。センサーの選択は、アプリケーション、流量範囲、精度要件、コストなど、いくつかの要因に依存します。

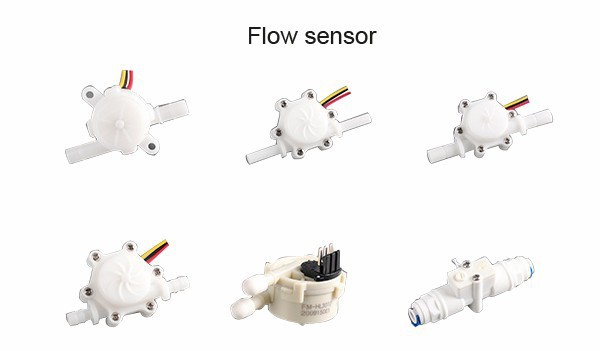

タービンフローセンサー

タービンフローセンサーは、太陽水暖房システムで最も一般的に使用されるタイプの水流センサーの1つです。これらのセンサーは、水流に配置されたタービンホイールの回転速度を測定することにより機能します。タービンの回転速度は水の流量に比例し、センサーはこの回転速度を制御システムで読み取ることができる電気信号に変換します。

タービンフローセンサーは比較的安価で、設置が簡単で、広い流量範囲があります。ただし、水の粘度と温度の変化の影響を受ける可能性があり、正確な動作を確保するために定期的なメンテナンスが必要になる場合があります。

超音波フローセンサー

超音波フローセンサーは、太陽水暖房システム用のもう1つの人気のあるタイプの水流センサーです。これらのセンサーは、超音波がパイプ内の水を通過するのにかかる時間を測定することにより機能します。超音波波の移動時間の違いは水の流量に比例し、センサーはこの差を制御システムで読み取ることができる電気信号に変換します。

超音波フローセンサーは非侵襲的であるため、水との物理的な接触は必要ありません。これにより、水が汚れている、腐食性がある、または懸濁した固形物が含まれている用途に最適です。超音波フローセンサーも非常に正確で、広い流量範囲を持ち、比較的簡単にインストールできます。ただし、タービンフローセンサーよりも高価になる可能性があり、より複雑なインストールプロセスが必要になる場合があります。

質量流れセンサー

質量流量センサーは、体積流量ではなく、水の質量流量を測定する水流センサーの一種です。これらのセンサーは、加熱された要素からセンサーを流れる水に伝達される熱の量を測定することにより機能します。伝達される熱の量は水の質量流量に比例し、センサーはこの測定値を制御システムで読み取ることができる電気信号に変換します。

質量流れセンサーは非常に正確で、広い流量範囲を持ち、水の粘度または温度の変化の影響を受けません。また、水に溶解したガスまたは他の汚染物質が含まれている用途にも理想的です。ただし、質量フローセンサーはタービンや超音波フローセンサーよりも高価になる可能性があり、より複雑な設置プロセスが必要になる場合があります。

太陽水暖房システムで水流センサーを使用するための考慮事項

太陽水暖房システムで水流センサーを使用する場合、留意すべきいくつかの重要な考慮事項があります。これらの考慮事項には、設置場所、キャリブレーションおよびメンテナンスの要件、および制御システムとの互換性が含まれます。

インストール場所

水流センサーの設置位置は、正確で信頼性の高い動作を確保するために重要です。センサーは、曲がり、肘、またはバルブから離れたパイプのまっすぐなセクションに取り付けてください。これにより、水の流れが均一であり、センサーが流量を正確に測定できるようになります。

設置場所に加えて、センサーも正しい方向に取り付ける必要があります。ほとんどの水流センサーは、水平または垂直の位置に設置するように設計されており、センサーの方向がその精度に影響を与える可能性があります。センサーが正しく取り付けられることを確認するために、メーカーの指示に従ってメーカーの指示に従うことが重要です。

キャリブレーションとメンテナンス

水流センサーは、正確で信頼できる動作を確保するために、定期的なキャリブレーションとメンテナンスが必要です。キャリブレーションでは、センサーを調整して、流量を正確に測定していることを確認します。これは、キャリブレーションデバイスを使用して、またはセンサーの測定値を既知の流量と比較することで実行できます。

メンテナンスには、センサーのクリーニングと、損傷や摩耗のチェックが含まれます。時間が経つにつれて、センサーが汚れたり詰まったりする可能性があり、その精度に影響を与える可能性があります。センサーが正しく動作していることを確認するために、センサーを定期的に清掃することが重要です。さらに、亀裂や漏れなどの損傷や摩耗をセンサーにチェックし、必要に応じて交換する必要があります。

制御システムとの互換性

水流センサーは、太陽水暖房システムの制御システムと互換性がなければなりません。センサーは、modbusやprofibusなどの標準的なプロトコルを使用して、制御システムと通信できる必要があります。さらに、センサーは、水の流量、温度、圧力などの必要な情報を制御システムに提供できる必要があります。

システムが正しく動作することを確認するために、太陽水暖房システムの制御システムと互換性のある水流センサーを選択することが重要です。センサーが制御システムと互換性がない場合、システムのパフォーマンスと効率に影響を与える可能性のある必要な情報を提供できない場合があります。

結論

結論として、水流センサーを太陽水暖房システムで効果的に使用して、システムの効率、性能、信頼性を改善できます。システムを介した水の流量に関するリアルタイムの情報を提供することにより、水流センサーは循環ポンプやその他のコンポーネントの動作を最適化するのに役立ち、最大の熱伝達とエネルギー効率のために最適レベルに水流が維持されるようにします。

太陽水暖房システム用の水流センサーを選択する場合、アプリケーション、流量範囲、精度要件、コストを考慮することが重要です。市場にはいくつかの種類の水流センサーがあり、それぞれに独自の利点と欠点があります。特定のアプリケーションに適しており、システムの要件を満たすセンサーを選択することが重要です。

太陽水暖房システムで水流センサーを使用することに興味がある場合は、詳細についてはお問い合わせください。私たちは水流センサーの大手サプライヤーであり、プロジェクトの成功を確実にするために必要な製品とサービスを提供できます。

参照

• HVACシステムと機器のAshraeハンドブック。アメリカの暖房、冷蔵および空調エンジニア協会。
• 太陽水暖房システム：設計および設置ガイド。国際再生可能エネルギー機関。
• 水流センサー：技術的な概要。 Flow Research Inc.
