適切に機能していないSMDリードスイッチのトラブルシューティング方法は？

ちょっと、そこ！私はSMDリードスイッチのサプライヤーであり、これらの小さなコンポーネントが必要に応じて機能しない場合、それがいかにイライラするかを知っています。このブログでは、適切に機能していないSMDリードスイッチのトラブルシューティング方法に関するいくつかのヒントを共有します。

SMDリードスイッチの理解

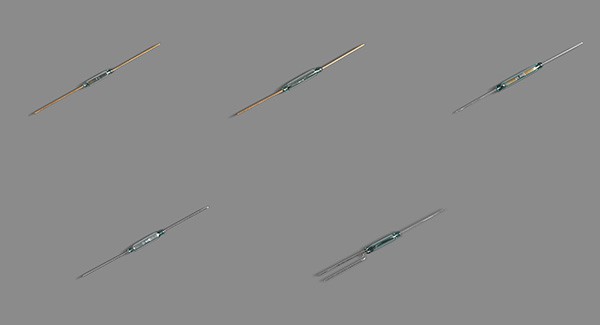

まず、SMDリードスイッチが何であるかについてすぐに進みましょう。これらは、磁場を使用して電気回路を開閉する小さな表面スイッチです。多くのアプリケーションで非常に便利ですトレッドミルリードスイッチ、スマートロックSMDスイッチ、 そしてスマートデバイスリードスイッチ。

初期チェック

SMDリードスイッチが機能していないことがわかった場合、最初に行うことは目視検査です。虫眼鏡をつかむか、顕微鏡を使用している場合は顕微鏡を使用してください。ひび割れや壊れたリード、スイッチボディのチップ、または過熱の兆候（変色など）など、明らかな損傷の兆候を探してください。製造または組み立てプロセス中に、これらのスイッチが少し叩かれる可能性があり、それが物理的な損傷を引き起こすことがあります。

次に、はんだ付けを確認します。悪いはんだ付けは、機能しないSMDコンポーネントの一般的な原因です。はんだジョイントがきれいで光沢があり、PCBのパッドに適切に取り付けられていることを確認してください。鈍くて粒子の粗いように見える冷たいはんだジョイントは、断続的な接続または完全な障害を引き起こす可能性があります。不良なはんだジョイントが表示されている場合は、再生する必要がある場合があります。ただし、内部のリードを損傷する可能性があるため、これを行う際にスイッチを過熱しないように注意してください。

磁場のテスト

SMDリードスイッチは磁場に依存して動作するため、磁場が存在し、十分に強いかどうかをテストすることが重要です。簡単な磁石を使用してこれを確認できます。磁石をスイッチの近くに置き、それがアクティブになるかどうかを確認します。そうでない場合、磁石またはスイッチ自体に問題がある可能性があります。

カスタム設計された磁気システムを使用している場合は、磁石が適切に配置され、正しい極性があることを確認してください。時には、特に高温または強い外部磁場にさらされている場合、磁石は時間の経過とともに磁性を失った可能性があります。ガウスメーターがある場合は、ガウスメーターを使用して磁石の強度をテストできます。磁石が弱い場合は、それを交換する必要があるかもしれません。

電気テスト

それでは、電気テストに進みましょう。これにはマルチメーターが必要です。マルチメーターを抵抗モードに設定します。スイッチが通常の非活性化状態にある場合、スイッチ端子全体の抵抗を測定します。開回路（無限抵抗）が表示されるはずです。次に、磁石をスイッチの近くに持ってアクティブにします。抵抗はゼロ近くまで低下し、閉回路を示しているはずです。

抵抗が予想どおりに変化しない場合、内部リードに問題がある可能性があります。リードは一緒に立ち往生している可能性があるか、アクティブ化されたときに適切に接触していない可能性があります。場合によっては、リードが損傷または腐食する可能性があります。腐食が疑われる場合は、軽度の溶媒でスイッチ端子を優しくクリーニングしてみることができますが、溶媒をスイッチ内に入れないように非常に注意してください。

環境要因

スイッチが動作している環境を忘れないでください。極端な温度、湿度、ほこりはすべて、SMDリードスイッチの性能に影響を与える可能性があります。高温では、スイッチ内の材料が拡大する可能性があり、これによりリードの誤りが生じる可能性があります。一方、低温は、材料をより脆くし、破損しやすくする可能性があります。

スイッチがほこりっぽいまたは汚れた環境にある場合、ダスト粒子はスイッチの内部に入り、リードの動きを妨げる可能性があります。適切なエンクロージャーでスイッチを保護するか、ダスト耐性設計を使用する必要があるかもしれません。湿度は時間の経過とともに腐食を引き起こす可能性があるため、スイッチが高い湿度領域にある場合は、耐湿性 - 耐性コーティングまたは密閉されたエンクロージャーの使用を検討してください。

コンポーネントの互換性

SMDリードスイッチが残りの回路と互換性があることを確認してください。スイッチの電圧と電流評価を確認し、回路の要件と比較します。回路が電流を描きすぎたり、電圧が高すぎたりすると、スイッチに損傷を与える可能性があります。また、操作の頻度を考慮してください。一部のスイッチは、低周波数アプリケーション向けに設計されており、高周波数回路でそれらを使用すると、早期障害につながる可能性があります。

システムでのトラブルシューティング

SMDリードスイッチがより大きなシステムの一部である場合、問題を分離することが重要です。回路の残りの部分からスイッチを外し、個別にテストします。単独で正常に動作する場合、問題はシステムの他のコンポーネントにある可能性があります。スイッチのパフォーマンスに影響を与える可能性のある短絡、故障したコンデンサ、またはその他のコンポーネントを確認してください。

隔離された場合でもスイッチがまだ機能しない場合、スイッチ自体に欠陥がある可能性があります。この場合、交換する必要があります。サプライヤーとして、テストされ、適切に機能することが保証されている高品質の交換スイッチを提供できます。

結論

適切に機能していないSMDリードスイッチのトラブルシューティングは少し課題になる可能性がありますが、これらの手順に従うことで、問題を特定して修正できるはずです。目視検査、磁場テスト、電気試験、および環境要因の検討はすべて、トラブルシューティングプロセスの重要な側面であることを忘れないでください。

まだ問題が発生している場合、またはSMDリードスイッチに関する詳細情報が必要な場合は、お気軽にご連絡ください。交換スイッチ、技術的なアドバイスを探している場合でも、新しいプロジェクトについて話し合いたい場合でも、私はここに助けてくれます。詳細については私に連絡してください。また、プロジェクトを再度スムーズに稼働させてください。

参照

• 「SMDコンポーネントハンドブック」 - SMDコンポーネントとそのトラブルシューティングに関する包括的なガイド。
• 「磁気スイッチテクノロジー」 - SMDリードスイッチを含む磁気スイッチの原理と用途に関する技術論文。
